Model EERD

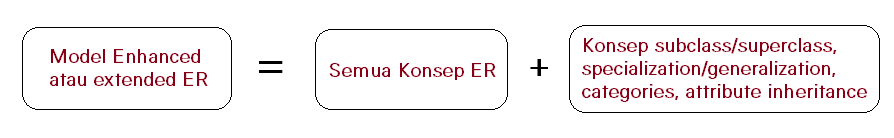

MODEL EER (ENHANCED ENTITY RELATIONSHIP)  merupakan Model entity Relationship yang ditambah kemampuan semantiknya dengan beberapa konsep yang lebih kompleks. Konsep-Konsep Model EER

1.      Sub-Kelas (Subclass)

Subset dari suatu entitas yang dikelompokkan dalam pengertian tertentu yang perlu disajikan secara eksplisit. Subclass merepresentasikan entity yang sama dengan superclass, namun memiliki peran spesifik tertentu.

2.      Super-Kelas (Superclass)

Entitas yang merupakan induk dari subclass-subclassnya.

3.      Generalisasi (Generalization)

Proses penggabungan subclass-subclass menjadi suatu entitas yang lebih umum. Contoh : Generalisasi dari MOBIL dan TRUK menjadi KENDARAAN

4.      Superclass/Subclass Relationship

Superclass/Subclass Relationship adalah relationship antara sebuah superclass dengan salah satu subclassnya. Disebut juga dengan IS-A relationship.

Bila suatu entity yang merupakan anggota dari suatu subclass, maka ia juga merupakan anggota dari superclassnya.

Bila suatu entity merupakan anggota dari suatu superclass maka ia belum tentu merupakan anggota dari suatu subclass

Notasi untuk menggambarkan relationship antara supertype/subtype  atau Superclass/subclass

5.      Attribute Inheritance

Merupakan pewarisan atribut dari superclassnya.  Entity yang merupakan anggota dari subclass mewarisi semua atribut dari entity superclassnya

6.      Disjoint Constraint

Constraint yang menerangkan bahwa subclass-subclass dari spesialisasi saling disjoint, artinya entity merupakan anggota dari salah satu subclass. Disjoint Constraint direpresentasikan dengan lambang “d” yang berarti disjoint.

7.      Non – Disjoint Constraint (overlapping.)

Constraint yang menerangkan bahwa subclass-subclass dari spesialisasi tidak saling disjoint, artinya entity mungkin anggota lebih dari satu subclass. Non-Disjoint digambarkan dengan lambang “o” yang berarti overlapping.

8.      Total Specialization Constraint

Constraint yang menerangkan bahwa setiap entity didalam superclass harus merupakan anggota dari salah satu subclass.

9.      Partial Specialization Constraint

Constraint yang menerangkan bahwa setiap entity didalam superclass dapat merupakan anggota dari subclass-subclass yang didefinisikan.

10.  Specialization Hierarchy

Spesialisasi bertingkat dimana setiap subclass berpartisipasi didalam satu kelas / subclass relationship.

11.  Specialization Lattice

Spesialisasi bertingkat dimana suatu subclass dapat berpartisipasi didalam beberapa kelas / subclass relationship.

12.  Shared-Subclass

Adalah Subclass yang mempunyai lebih dari satu superclass.

13.  KATEGORI

Adalah kebutuhan yang timbul untuk model suatu relationship superclass/subclass tunggal dengan lebih dari satu superclass dimana superclass-superclass tersebut menggambarkan jenis entity yang berbeda. Sebuah kategori mempunyai satu atau lebih superclass yang dapat mewakili tiap tipe entity. Dimana superclass/subclass lainnya bias saja hanya mempunyai satu superclass. Kategori dapat saja untuk seluruh relasi atau hanya sebagian saja.
